Stufenhalter
Standard bei Sitz- und Stehliften. Befestigung auf den Stufen mit Randabständen und Entkopplung.
Montage und Befestigung
Treppenlift Montagearten: Stufenhalter, Wandbefestigung, Parkkurven und Entkopplung
Welche Befestigung passt zu welcher Treppe. Alle gängigen Varianten, Vor- und Nachteile, Statik, Restbreiten, Schallschutz und Praxis-Checklisten.
Was Montageart beim Treppenlift bedeutet
Montageart meint die Art, wie die Schiene am Baukörper befestigt wird und wie der Lift in der Treppe geführt und geparkt ist. Ziel ist eine stabile, ruhige Fahrt, genügend Restbreite und möglichst wenig Körperschall. Die Auswahl hängt von Treppengeometrie, Material und Nutzung ab.
Übersicht der gängigen Varianten
Wandbefestigung
Ergänzung oder Alternative bei sensiblen Stufen oder für zusätzliche Steifigkeit, insbesondere bei Plattformliften.
Sonderfüße
Für Spindel- und Wendeltreppen. Exakte Radienführung und sorgfältige Abstimmung auf Restbreiten erforderlich.

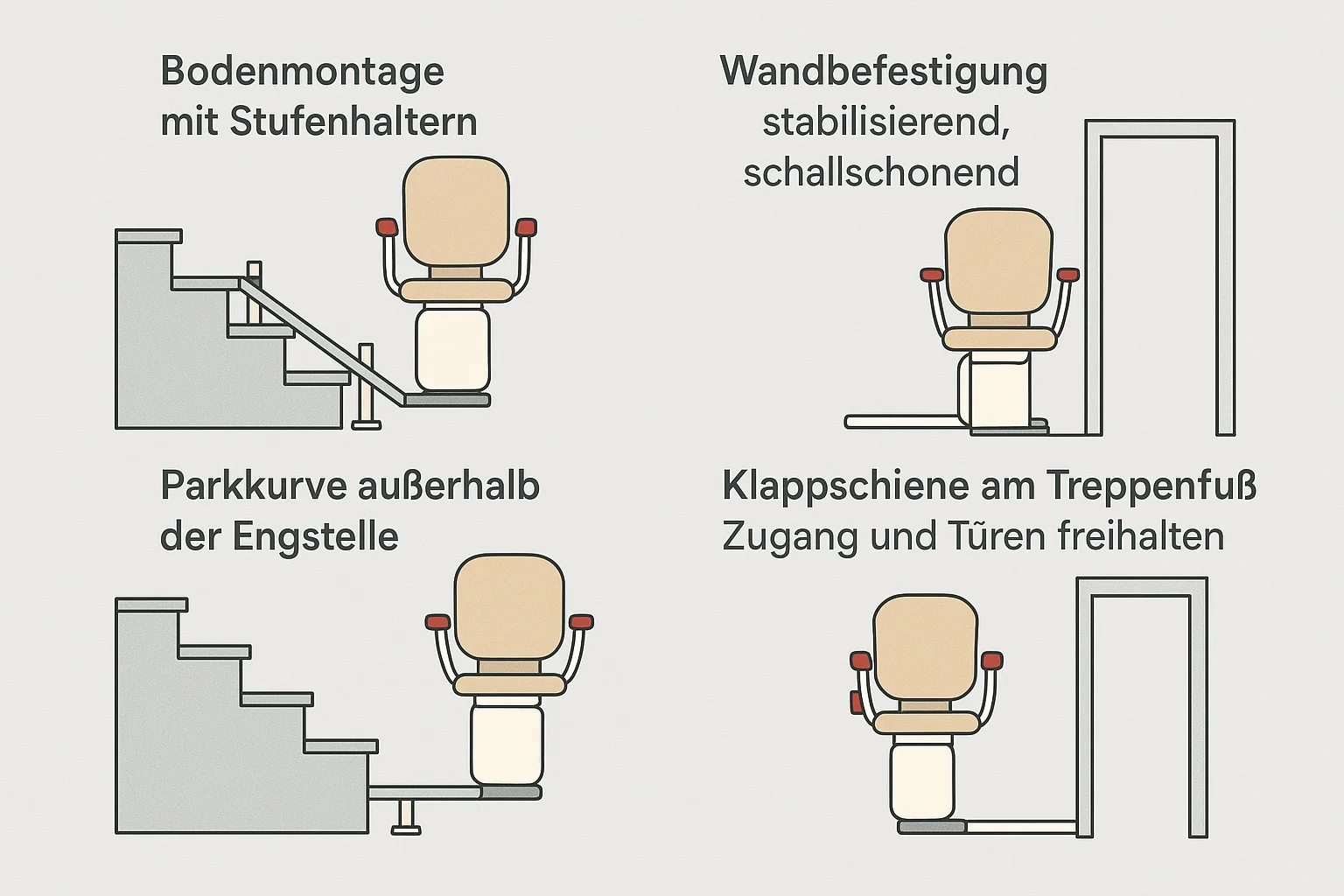

Montagearten im Bild
Motive dienen als Beispiel. Die tatsächliche Ausführung hängt von Aufmaß und Untergrund ab.

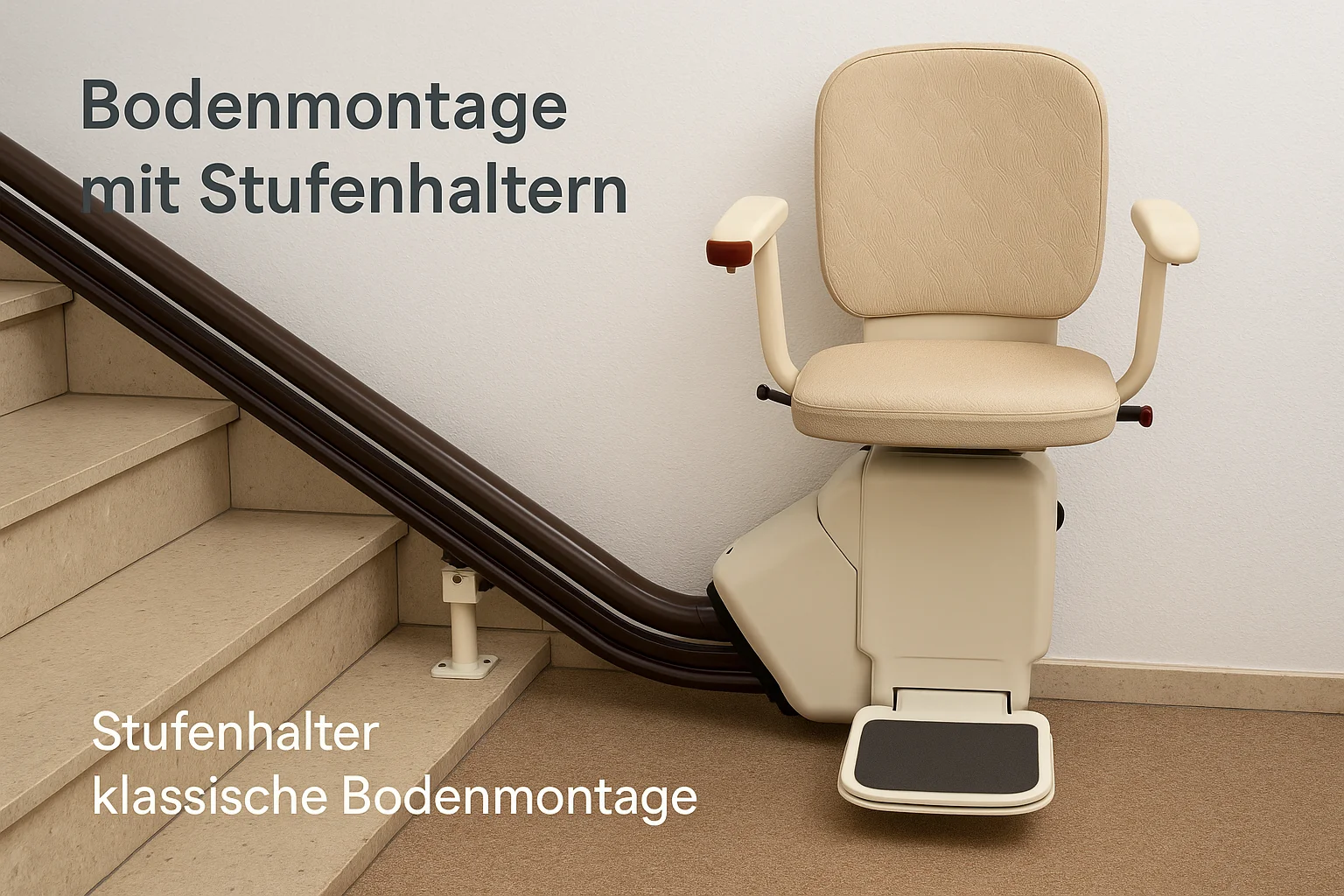

Stufenhalter: Vorteile und Punkte zur Ausführung
Vorteile
- Bewährte Standardlösung, wirtschaftlich
- Gute Laufkultur bei korrekter Halterflucht
- Restbreite gut planbar mit Ein- oder Doppelrohr
Ausführungshinweise
- Randabstände einhalten, Kantenabplatzer vermeiden
- Untergrund prüfen: Holz, Beton, Stein
- Entkopplung gegen Körperschall, besonders im Mehrfamilienhaus
Technische Umsetzung: mechanische oder chemische Anker nach Untergrund, staubarmes Bohren und Versiegeln der Bohrungen.

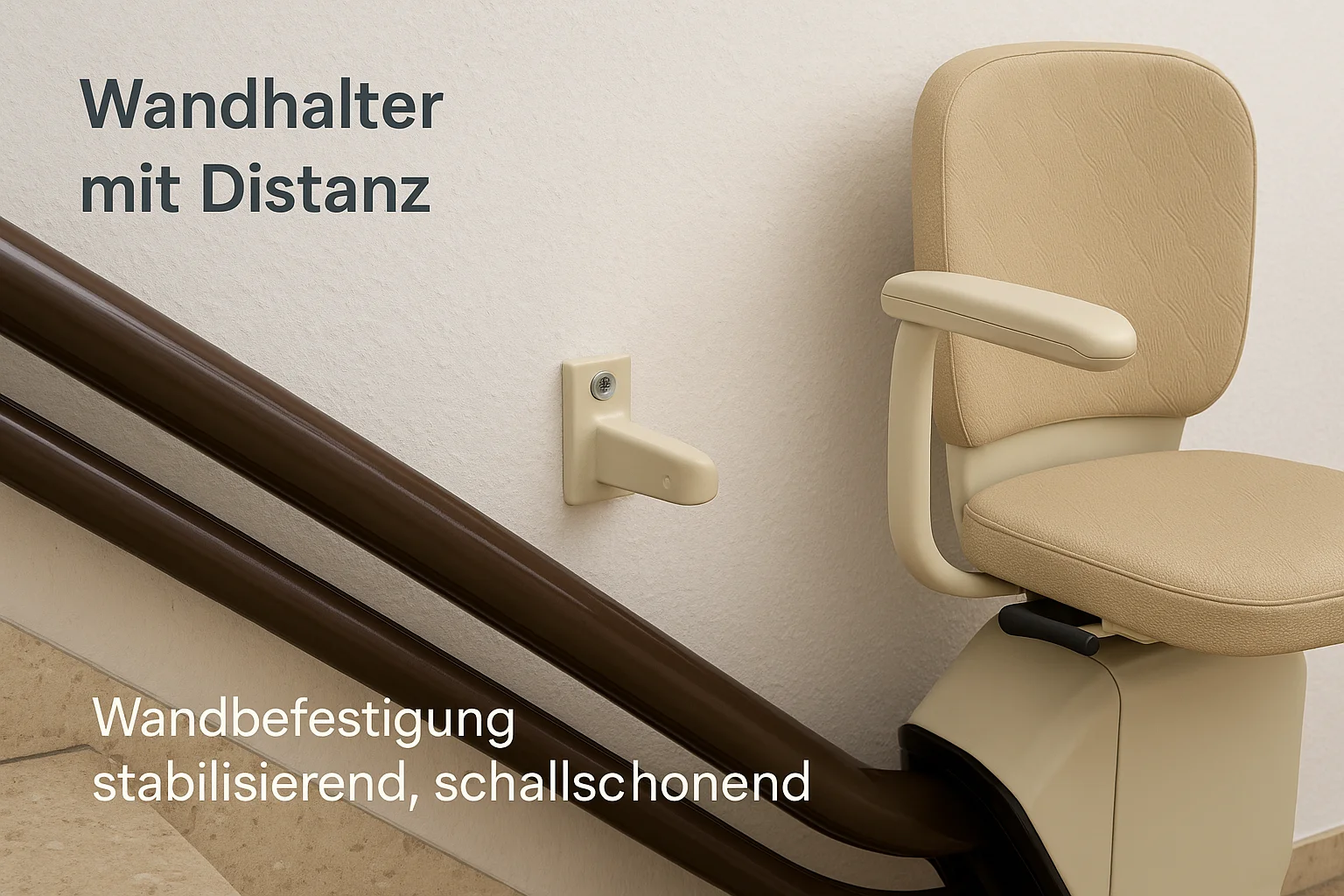

Wandbefestigung: wann und wie
Wandhalter werden eingesetzt, wenn Stufen nicht belastbar sind oder zusätzliche Steifigkeit sinnvoll ist. Wichtig sind tragfähiges Mauerwerk, saubere Distanzierung zum Lauf, Entkopplung und eine kontrollierte Lasteinleitung. Bei Plattformliften ist die Kombination aus Stufen- und Wandhaltern häufig die robusteste Lösung.
Sonderfüße für Spindel- und Wendeltreppen
Spindel- und Wendeltreppen erlauben Sitzlifte mit speziell angepassten Füßen und enger Radienführung. Plattformlifte sind hier selten praktikabel, weil Restbreiten und Anfahrzonen schnell unterschritten werden. Parken außerhalb der Engstelle hilft, Flurbereiche frei zu halten.
Innenlauf und Außenlauf der Schiene
Innenlauf
Kurze Wege, oft engere Radien möglich. Türen im Lauf beachten und Handlaufwechsel berücksichtigen.
Außenlauf
Mehr Restbreite zur Innenseite, dafür längere Strecke und oft komfortablere Parkpositionen.

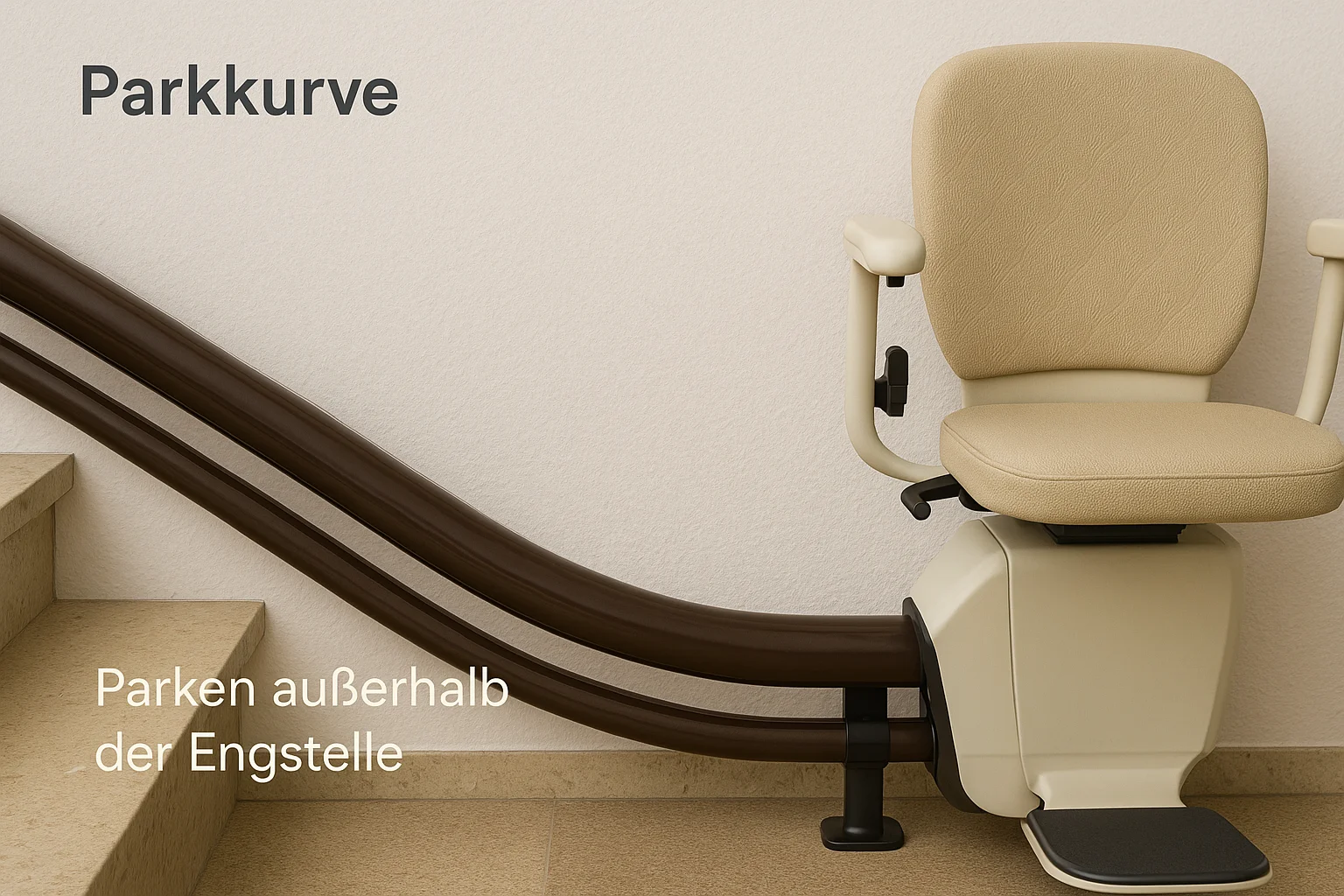

Parkvarianten: Parkkurve, Parknase, Seitenauszug
- Parkkurve dreht die Schiene aus dem Lauf, Parken außerhalb der Engstelle
- Parknase als kurzer Ausleger am Laufende
- Seitenauszug an Podesten als zusätzliche Parkposition

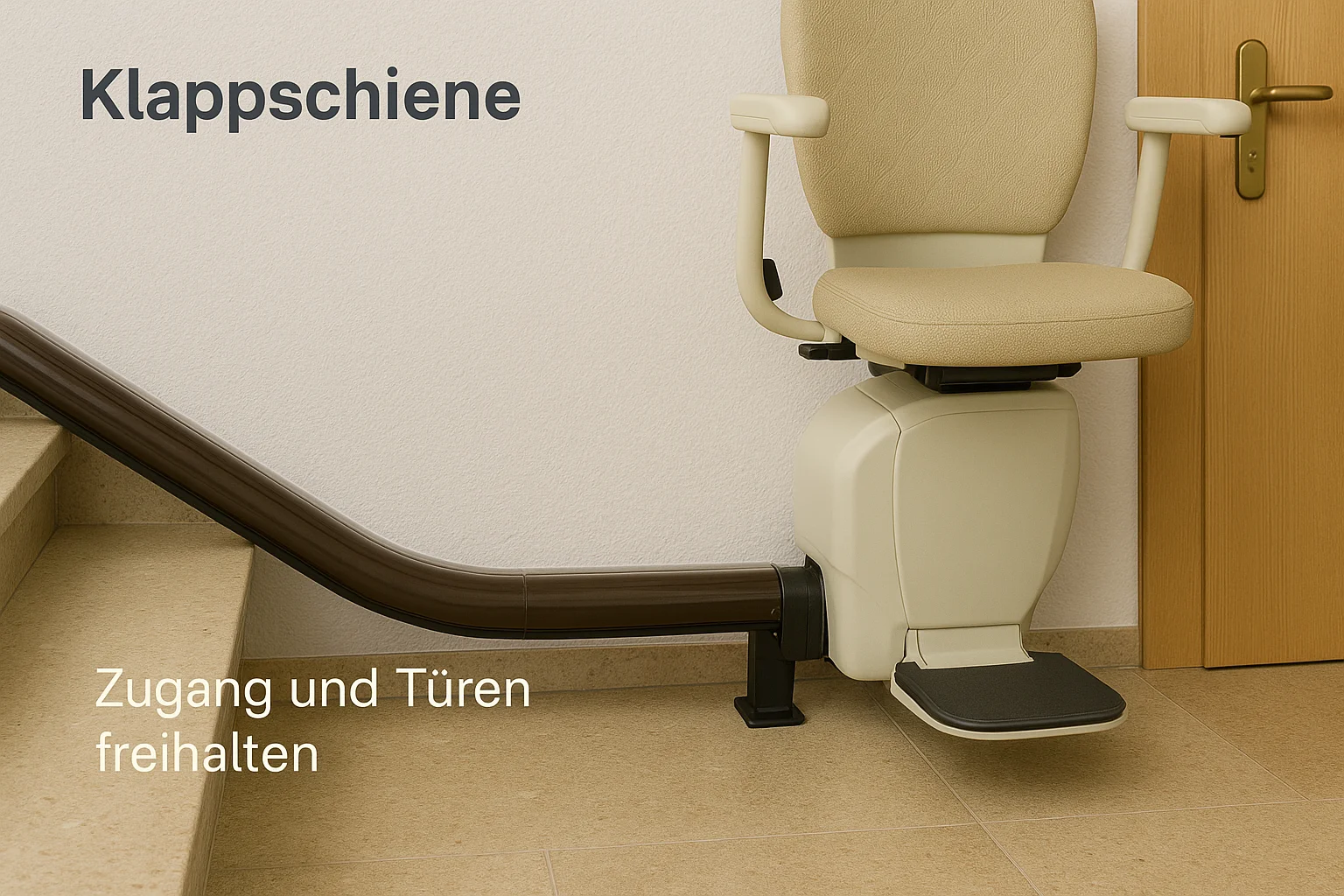

Klappschiene und Klappbahn
Am Treppenfuß hält eine Klappschiene Zugänge und Türen frei. Motorische Ausführung ist komfortabler und reduziert Fehlnutzungen. Wichtige Punkte: Sperrlogik, Endlagen, Ladekontakt im Park.
Körperschall reduzieren durch Entkopplung
Bauliche Maßnahmen
- Gummielemente an Haltern, Distanzierung zur Wand
- Halterflucht prüfen, Spur sauber einstellen
- Drehzahlprofile mit Sanftstart und Sanftstopp
Mehrfamilienhaus
Parken fern von Schlafbereichen, entkoppelte Halter und definierte Fahrprofile. Bei Beschwerden hilft die Dokumentation der Abnahme.
Statik, Randabstände und Untergründe
| Untergrund | Empfehlung | Hinweise |
|---|---|---|
| Beton oder Naturstein | Mechanische oder chemische Anker | Randabstände einhalten, Kanten nicht ausbrechen lassen |
| Holz | Kraftschlüssig in tragfähige Bereiche | Verschraubung nachziehen, Schwingungsverhalten prüfen |
| Mauerwerk | Wandanker mit Distanz | Lasteinleitung in tragfähiges Mauerwerk, Entkopplung einsetzen |
Verbindliche Auslegung folgt den Montagevorgaben des Herstellers und dem Aufmaß vor Ort.
Restbreite und Fluchtwege
Die nutzbare Treppenbreite nach Einbau muss für Bewohner und Fluchtwege ausreichen. Parken außerhalb der Engstelle und eine klare Schienenführung vermeiden Konflikte. In Mehrfamilienhäusern Hausordnung und Eigentümerregeln beachten.
Montageaufwand je Liftart
Sitzlift
Gerade meist in einem Tag, Kurve in ein bis zwei Tagen. Vorbereitung mit Parkposition und Strom spart Zeit.
Plattformlift
Halter kräftiger, Wandanbindungen üblich. Mehr Zeit für Justage, Rampen, Türen und Sicherheitsschalter.
Hublift
Fundament und Ablauf im Außenbereich, saubere Stellfläche und Anfahrzonen. Montage abhängig von Hubhöhe und Umgebung.
Matrix Montageart zu Liftart
| Montageart | Sitzlift | Plattformlift | Stehlift | Besonderheiten |
|---|---|---|---|---|
| Stufenhalter | geeignet | geeignet | geeignet | Standard, Restbreite gut planbar |
| Wandbefestigung | geeignet | geeignet | geeignet | ergänzend oder alternativ, Entkopplung wichtig |
| Sonderfüße | geeignet | eingeschränkt | geeignet | enge Radien, Parken außerhalb Engstelle |
| Klappschiene | geeignet | eingeschränkt | geeignet | Türen freihalten, Motorik empfehlenswert |
Innen- und Außenanlagen
Innen
Entkoppelte Halter, Kabelwege sauber, Parkposition fern von Schlafbereichen. Hausordnung beachten.
Außen
Wetterschutz mit Haube oder Dach, definierte Wasserführung und rutschhemmende Oberflächen. Steckdosen spritzwassergeschützt.
Parkposition und Strom
Der Ladekontakt liegt in der Parkposition. Eine Steckdose in unmittelbarer Nähe gehört in jedes Angebot. Bei Außenanlagen auf Schutzart und Kabelführung achten.
Checkliste vor, während und nach der Montage
Vor der Montage
- Fotos, Skizzen, Maßaufnahme
- Parken und Stromlage festlegen
- Abstimmung mit Eigentümer oder Vermieter
Während der Montage
- Staubarm bohren und versiegeln
- Halterflucht und Spur prüfen
- Entkopplung und Drehzahlprofile einstellen
Nach der Montage
- Funktionsfahrten, Not-Stopp, Klemmschutz testen
- Abnahmeprotokoll und Einweisung
- Wartungsintervall kommunizieren
Häufige Fehler und wie man sie vermeidet
Zu knappe Randabstände, unzureichende Entkopplung und Parken in Engstellen führen zu Beschwerden. Besser: Parkkurve einplanen, Restbreiten prüfen und Strom an der Parkposition sicherstellen.
Genehmigung und Hausordnung
In Mehrfamilienhäusern können Genehmigungen und Zustimmungen erforderlich sein. Fluchtwege und Restbreiten sind zu beachten. Eine kurze schriftliche Abstimmung spart später Ärger.
FAQ zu Montagearten
Welche Montageart ist am häufigsten
Stufenhalter auf den Stufen ist der Standard, häufig ergänzt durch Wandhalter bei Plattformliften.
Wie vermeide ich Körperschall im Mehrfamilienhaus
Entkoppelte Halter, Parken fern sensibler Räume, saubere Spur und angepasste Fahrprofile.
Wann brauche ich eine Klappschiene
Wenn der Treppenfuß oder Türen frei bleiben müssen. Motorische Ausführung ist komfortabel und sicher.
Eignet sich ein Lift auf Spindeltreppen
Sitzlifte ja, mit Sonderfüßen und enger Radienführung. Plattformlifte selten praktikabel.
Wie lange dauert die Montage
Sitzlift gerade meist ein Tag, Kurve ein bis zwei Tage, Plattform und Hublift je nach Projektumfang.
